产品概述

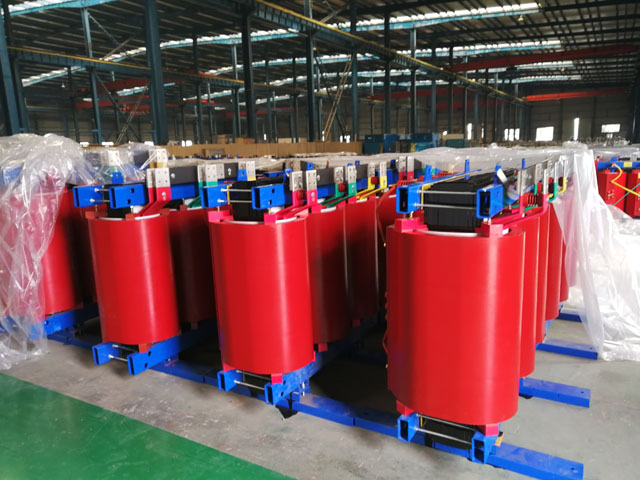

400kVA盘山干式变压器是一种专为学校、医院等对噪音敏感场所设计的低噪声盘山干式变压器。该变压器采用环氧树脂浇注绝缘技术，具有防火、防潮、无油、环保等特点，特别适用于对安全性和安静环境有严格要求的室内配电系统。其额定容量为400千伏安，可满足中等规模建筑群的用电需求。

主要特点

• 低噪音设计：通过优化铁芯材料（采用高导磁冷轧硅钢片）和特殊减振结构，将运行噪音控制在40分贝（A）以下，远低于标准GB/T 1094.10对盘山干式变压器噪音限值的要求，确保学校教学区、医院病房区的安静环境。

• 环保安全：无油设计，彻底杜绝漏油火灾隐患，且不产生任何有害气体。环氧树脂绝缘体系具有自熄性阻燃特性，符合IEC 60076-11防火标准。

• 高效节能：铁芯采用阶梯接缝工艺，空载损耗较传统产品降低约15%，负载损耗符合GB 20052-2020中2级能效要求，长期运行可显著节省电费。

• 抗过载能力强：在强制风冷条件下，允许1.5倍额定容量持续运行2小时，适应学校空调、医院大型医疗设备等突发负荷波动。

• 免维护与长寿命：环氧树脂浇注结构不受灰尘、潮湿环境影响，无需定期更换绝缘油，设计寿命可达30年。

主要用途

• 学校场景：适用于教学楼、实验楼、图书馆、宿舍区配电，为照明、空调、多媒体设备提供稳定电源，低噪音特点不影响课堂教学与考试环境。

• 医院场景：用于手术室、ICU、影像中心（CT/MRI）、病房楼配电，满足医疗设备对电压质量的严格要求，且运行安静不干扰患者休息。

• 其他适用场所：科研实验室、数据中心、商场、办公楼等对噪音和消防安全有较高要求的室内配电系统。

技术规格表

使用与安装注意事项

• 安装环境应清洁、通风良好，相对湿度不超过95%（非凝结），海拔不超过1000米。超出此范围需降额使用或定制设计。

• 变压器底部应安装减振垫（推荐橡胶垫或弹簧减振器），以进一步降低结构传递噪音。

• 高压侧应配置带过流、速断保护的断路器，低压侧需设置过载及短路保护，并建议加装温控仪，当线圈温度超过155℃时自动启动风扇或报警。

• 投运前应进行绝缘电阻测试（高压-低压-地不低于300MΩ），并核对接线组别（常用Dyn11或Yyn0）。

• 长期停用后重新投运前，需进行干燥处理（通过空载运行自干燥或热风干燥），防止绝缘受潮。

典型应用案例

某三甲医院新建综合楼配电工程，配置2台400kVA低噪音干式变压器，分别供给手术室及ICU区域与普通病房区。实测满载运行时距离变压器1米处噪音为38.5 dB(A)，完全满足医院环境噪声标准GB 3096-2008中0类区（昼间≤40dB）要求。同时，变压器配备智能温控系统，在夏季用电高峰时可自动启动强制风冷，确保医疗设备供电不间断。

供货与质量保证

产品符合GB 1094.11、GB/T 10228及IEC 60076-11标准，提供出厂试验报告及第三方型式试验报告（含噪音、温升、绝缘等）。标准交货周期为30个工作日，质保期2年（自投运日起算），质保期内免费维修或更换。可选配件包括：温度控制器、风机、防护外壳（IP23）、不锈钢底座及在线监测接口。
